Robot Framework基于Docker的UI自动化

2018-10-27 本文已影响2人我为峰2014

初衷

RF是一款非常容易简单上手的框架，特别在UI自动化方面，基本上算是立下过汗马功劳。在单机使用RF来完成UI自动化基本上是不存在问题的，如果涉及到大量的用例，就可能需要考虑到并发。

参考

在浏览论坛的时候看别人做了一套，基于Docker的UI自动化，又此也可以扩展了自己的思路，基于Docker的原理很简单，就把Selenium Grid和各个版本的浏览器打包成Docker的镜像，把代码运行在Docker镜像中，到达并发的效果。

具体操作过程

先说明一下具体的并发架构

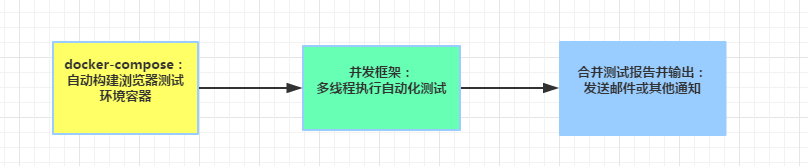

自动化具体执行的流程


Centos7处理环境问题

搜索docker
yum search docker

安装docker
yum install -y docker

启动docker
systemctl start docker

查看状态

systemctl status docker

查看版本

docker version

查看docker信息

docker info

下载selemiunUI测试需要的镜像

命令docker pull：从docker hub中下载镜像。

首先搜索需要pull的image

命令：docker search selenium

针对docker selenium ，这里需要pull的image分别是：

selenium/hub

selenium/node-chrome-debug

selenium/node-firefox-debug

查看镜像
docker images

说明：默认的tag是latest；dockerhub服务器在海外，所以网速时好时坏，有时还会timeout报错，多试几次一定能成功。

由于国内访问直接访问Docker hub网速比较慢，拉取镜像的时间就会比较长

启动主hub容器

"docker run -d -P --name selenium-hub selenium/hub"

-d 表示容器以守护态（Daemonized）形式运行。
-P 表示 Docker 会随机映射一个 49000~49900 的端口到内部容器开放的网络端口。。

启动分支node chrome 容器

"docker run -d -p 5901:5900 --name node1  --link selenium-hub:hub selenium/node-chrome"

--link 通过 link 关联 selenium-hub 容器，并为其设置了别名hub

查看容器

"docker ps -a"

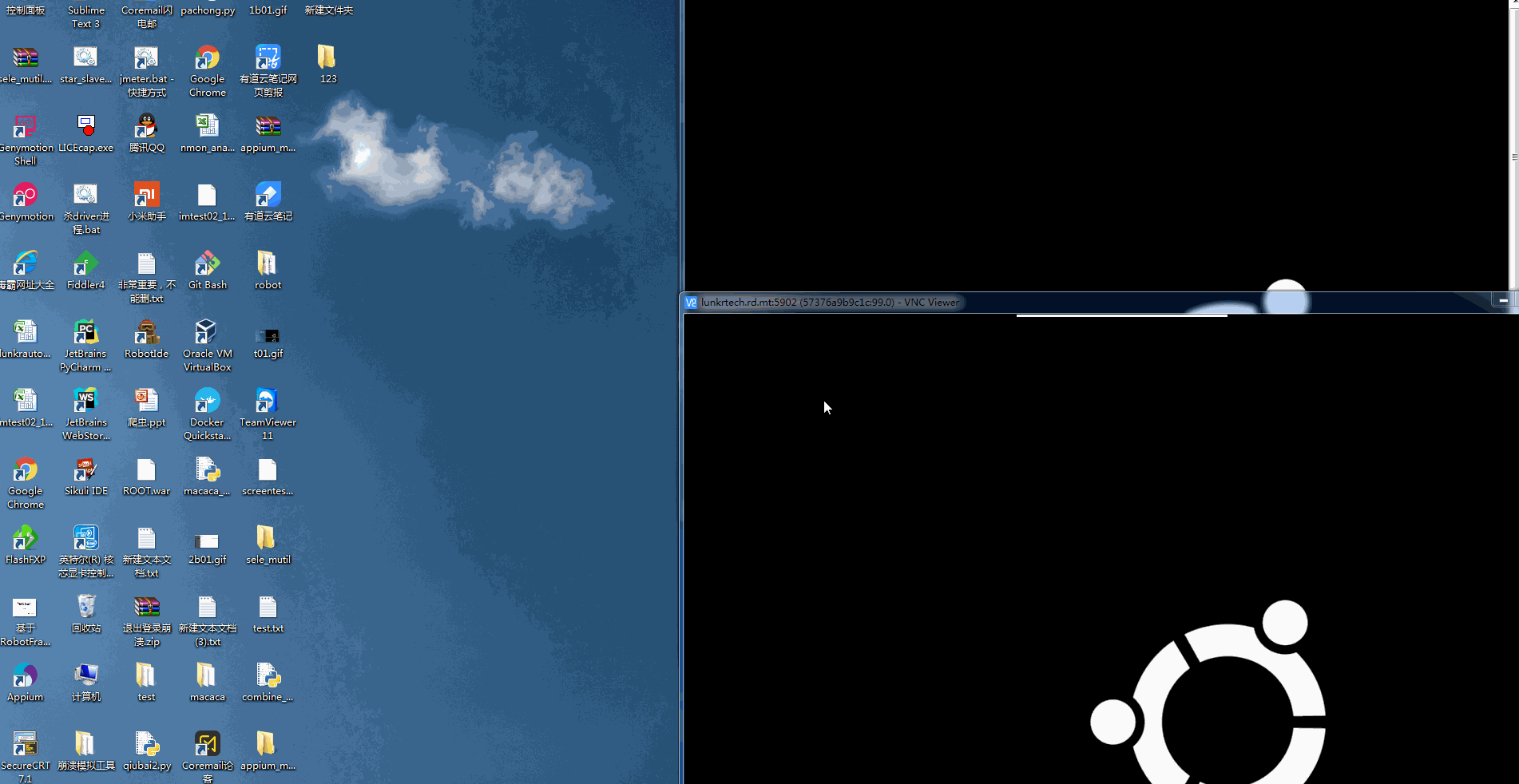

vnc连接

VNC远程浏览器环境
debug结尾的镜像都带有VNC服务端，本机安装VNC客户端，即可远程连接。
下载地址：https://www.realvnc.com/en/connect/download/vnc/
输入192.168.99.100:5901-->回车-->输入密码：secret-->确认-->进入chrome：58容器桌面
输入192.168.99.100:5901-->回车-->输入密码：secret-->确认-->进入firefox：52容器桌面

vncserver的密码：12345678

设计方案

第一步：docker-compose自动构建浏览器测试环境容器
首先还是先看一下前言中的链接如何使用selenium gird+docker，对于selenium gird的容器的启动，可以用docker-compose.yml做容器自动编排(比上面单独启动方便很多)，这样就不用手工一步一步去启动容器和link了

具体的docker-compose.yml描述

docker-compose.yml

hub:
  image: selenium/hub
  ports:
    - 4444:4444
firefox:
  image: selenium/node-firefox-debug
  ports:
    - 5901:5900
  links:
    - hub
chrome:
  image: selenium/node-chrome-debug
  ports:
    - 5902:5900

其中hub就是selenium gird的容器，启动的时候使用4444端口，其他的是浏览器的镜像，而且这里也说明一下浏览器容器的5900端口，在docker.io获取浏览器镜像时，会有debug版，debug的话是可以通过VNC Viewer连接映射的端口来查看调试浏览器和用例的具体执行情况，一般也建议直接用debug版，上面分别用了2个chrome和1个firefox的容器集群构建成分布式的web自动化测试环境

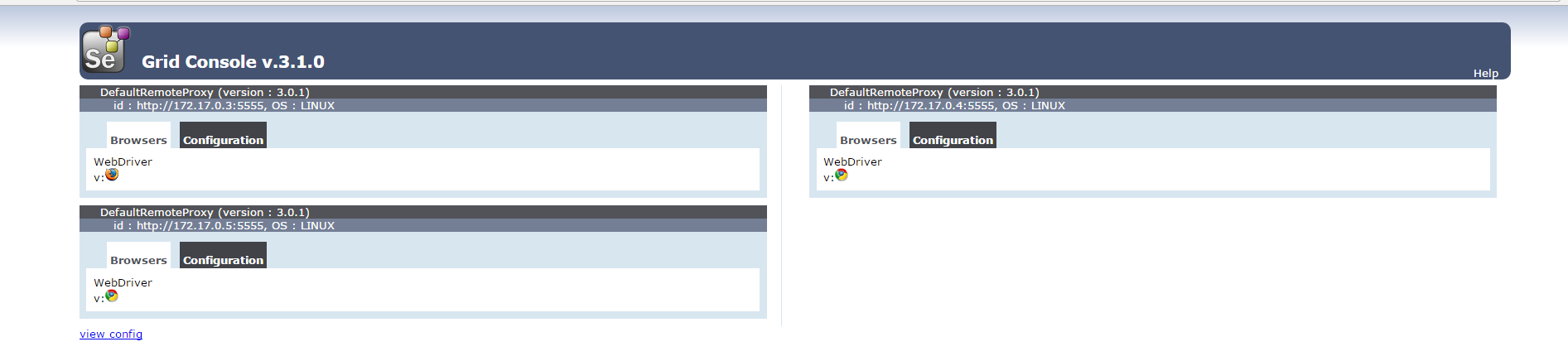

启动完整之后打开selenium gird，就能看到具体浏览器容器的启动情况，当然，这一步也是要做到自动检查是否启动成功的


至于Xvfb，VNC，noVNC的区别，建议观看这篇文章，已经讲的很详细了。
Testerhome文章链接

第二步：并发框架设计（借用大神的思路）

并发的框架也是利用了python多线程的方法去实现的，其实具体的思想可以参考简单入手移动端并发自动化测试,不过比起这个当然是有改良的，之前用了bat脚本，这样执行的时候一旦并发多了总是弹窗口，显然就不好用了，后面就结合robot的tag来改良了并发框架
首先是robot的测试用例或测试套件分别贴上tags,代表分布在不同的容器上执行，其中node1和node2在远程容器中执行，所以要加上remote_url，local是指在本地执行，本地执行还是必要的，像一些上传本地文件的操作，放到远程机器上是执行不了的，所以保留本地执行

*** Settings ***
Library           Selenium2Library

*** Test Cases ***
open_baidu
    [Tags]    node1
    Open Browser    https://www.baidu.com    firefox    remote_url=http://lunkrtech.rd.mt:4444/wd/hub
    sleep    6
    [Teardown]    Close Browser

open_lunkr
    [Tags]    local
    Open Browser    https://www.lunkr.cn    chrome
    sleep    3
    Wait Until Page Contains Element    id=setting    3
    [Teardown]    Close Browser

open_coremail
    [Tags]    node2
    Open Browser    http://www.coremail.cn    chrome    remote_url=http://lunkrtech.rd.mt:4444/wd/hub
    sleep    6
    [Teardown]    Close Browser

tags标记好用例之后，那就是并发框架的设计了，核心代码如下：

def run(arg):
   os.system(str(arg))

threads = []
testsuite=sys.argv[1]
tags=sys.argv[2]
taglist=tags.split(',')

for tag in taglist:
   cmd='pybot -i {0} -o .\\resultDir\\output-{0}.xml -l .\\resultDir\\log-{0}.html -r .\\resultDir\\report-{0}.html {1}'.format(tag,sys.argv[1])
   t= threading.Thread(target=run,args=(cmd,))
   threads.append(t)

-------这里省略产生多线程的代码-----------

os.system(u"rebot --output .\\resultDir\\output.xml  -l .\\resultDir\\log.html -r .\\resultDir\\report.html --merge .\\resultDir\\output-*.xml")

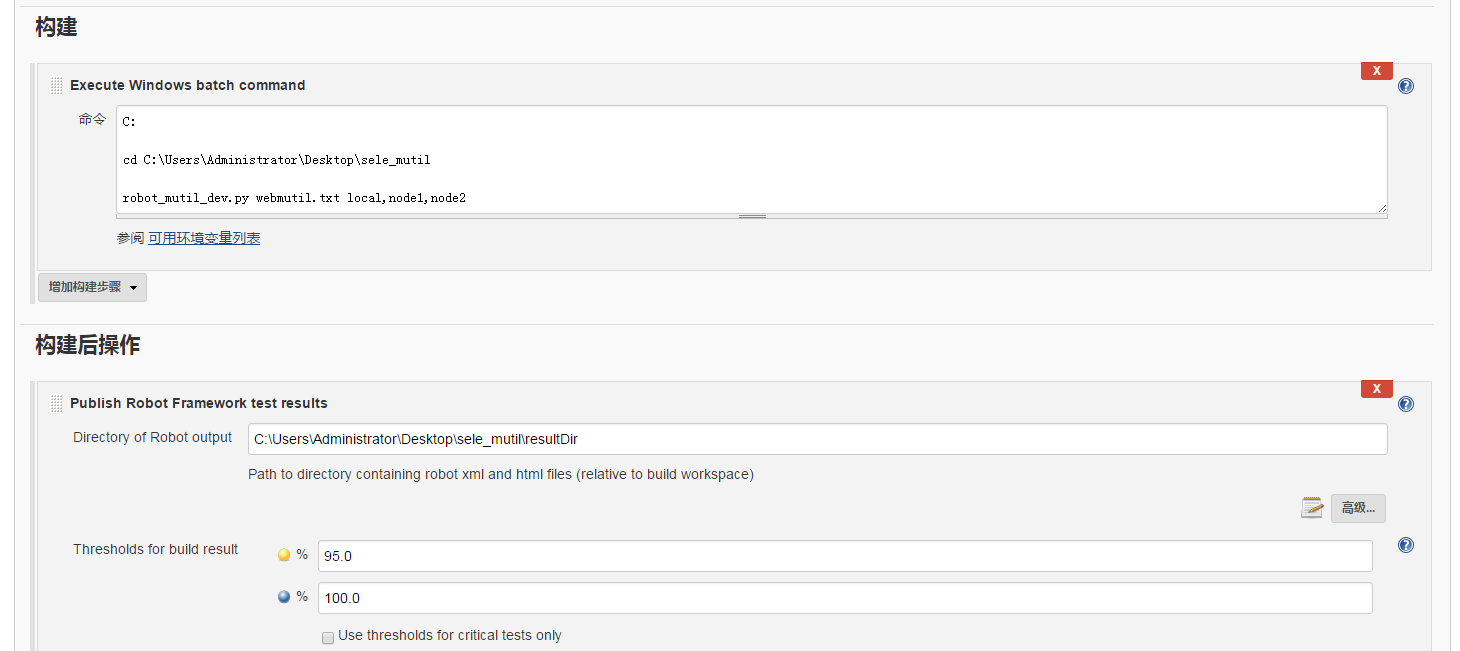

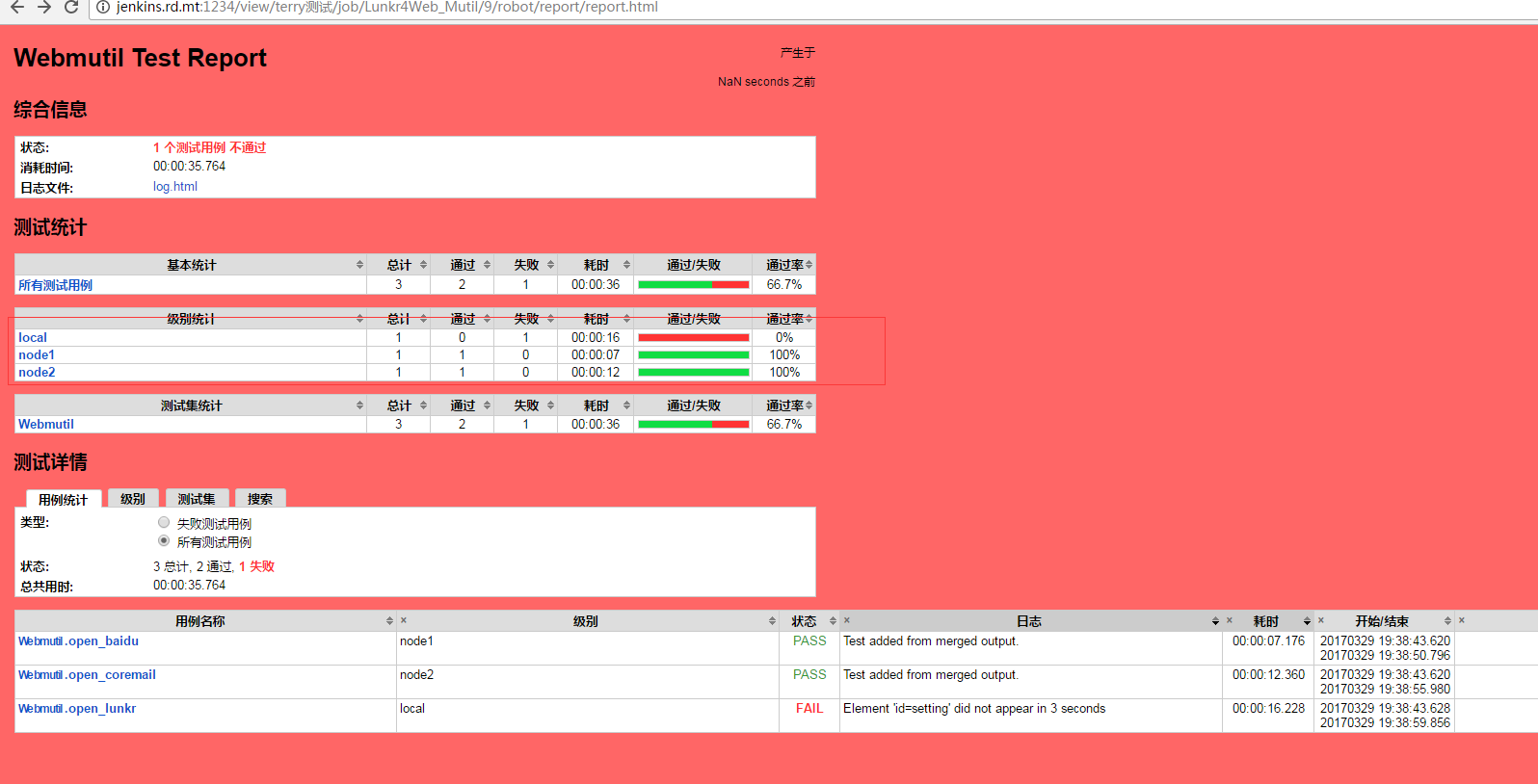

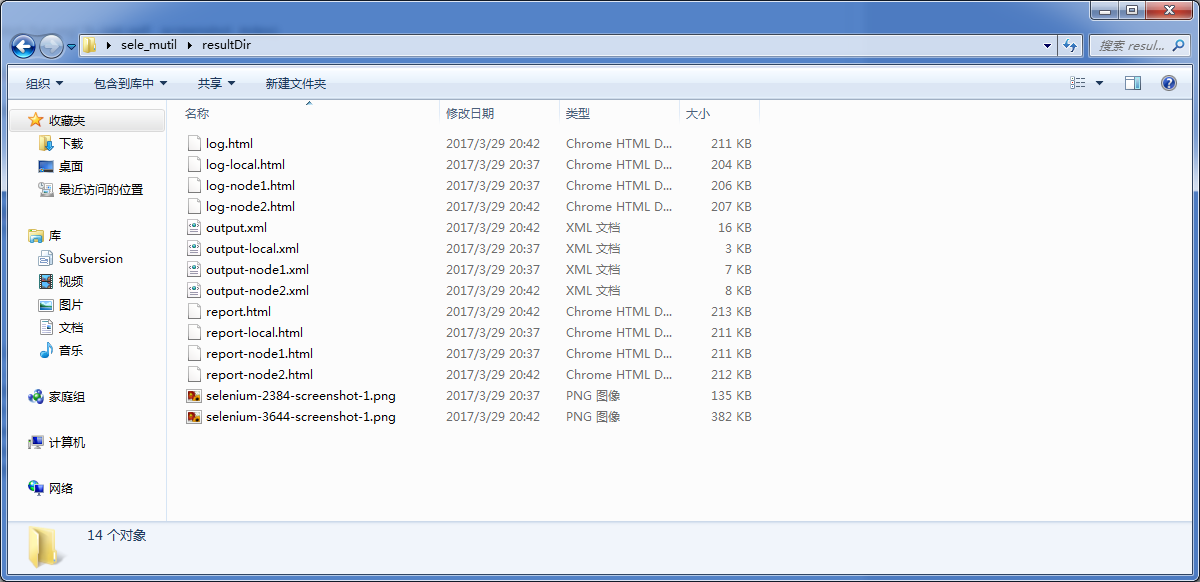

脚本robot_mutil_dev.py接收两个参数，第一个，执行的测试套件或文件夹，第二个,以逗号分隔的多个标签，然后有多少个标签，就启动多少个线程根据不同的标签执行 pybot -i tag的命令，至于怎么使用python的多线程这里就不用多说了，大家估计比我还熟悉，最后所有自动化测试的线程都结束之后执行rebot的命令来合并自动化测试报告

个人认为的第二方案

大神的方案很好，但是里面的技术细节可能相对于比较复杂，我更加倾向于有没有开源开源代替的方案。

确实原理都是一样的，是希望可以通过启动不同的进程，来分别执行不同的测试用例，根据测试机的CPU核数确定启动的进程数，实现真正的并行执行。这样最大化节约了机器资源。

这里我们主要用到了开源工具pabot来实现测试用例的并行执行。

github地址
