smic library中那些special cells
目录
为了确保Nwell 是enclosed(封闭)的,加在core 每row的首尾,以及blockage macro的周围,保证Nwell 的完整性。
ICC 命令:
因为本library中stdcell里面没有直接将衬底接在该接的电位,所以为了避免闩锁效应需要在一定间隔插入 tap cell。

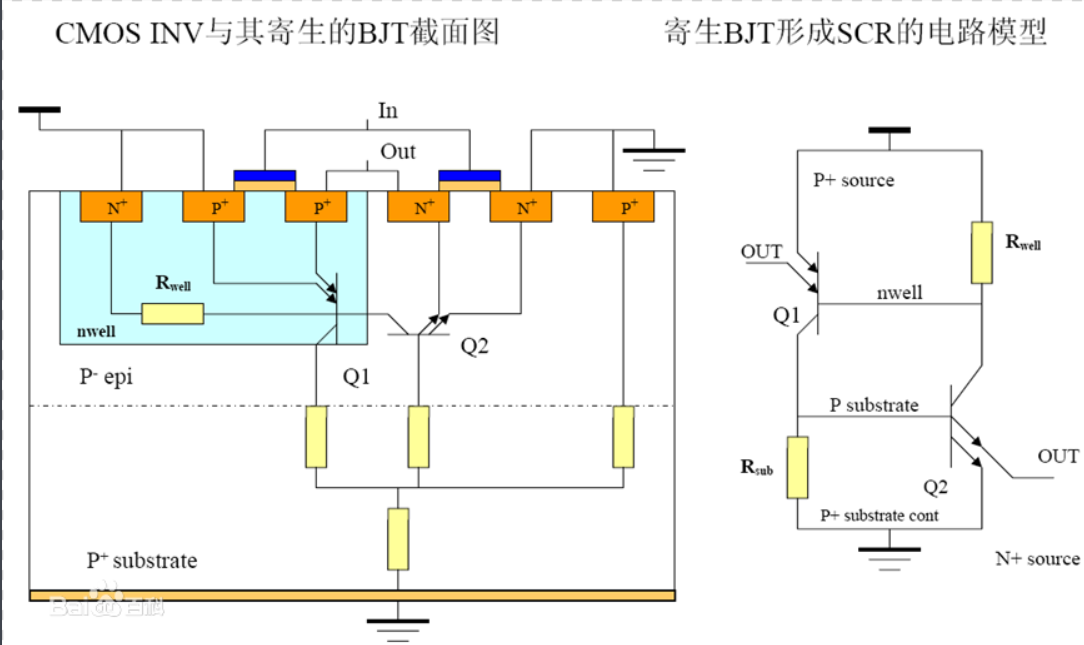

如果不插入tie cell会导致闩锁效应,其是由NMOS的有源区、P衬底、N阱、PMOS的有源区构成的n-p-n-p结构产生的,当其中一个三极管正偏时,就会构成正反馈形成闩锁。插入tie cell 会将PN结反偏。
ICC命令:![在这里插入图片描述](https://img-blog.csdnimg.cn/2020051915390863.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzMxOTkzMjMz,size_16,color_FFFFFF,t
在这里要注意tap cell之间的间距
在芯片生产过程中,暴露的金属线或者多晶硅(polysilicon)等导体,就象是一根根天线,会收集电荷(如等离子刻蚀产生的带电粒子)导致电位升高。天线越长,收集的电荷也就越多,电压就越高。若这片导体碰巧只接了MOS 的栅,那么高电压就可能把薄栅氧化层击穿,使电路失效,这种现象我们称之为“天线效应”
通常使用插入天线效应二极管的方法,在栅极加反偏二极管。
ICC 命令:
做为std cell 的filler ,为了填充std cell之间的空隙。主要是把扩散层连接起来满足DRC规则和设计需求,并形成power rails,没有metal。
有两种结构:
(1)gate connected to supply
cell 输入直接接VDD/VSS有去耦电容。
(2)cross_coupled structure
在VDD 和VSS之间有去耦电容,well是floating的,为了减少ground bounce(地弹)
ICC命令:
做为std cell 的filler ,为了填充std cell之间的空隙。主要是把扩散层连接起来满足DRC规则和设计需求,并形成power rails。为了减少ground bounce,well被tie在power rail,cell 里面有metal。
ICC 命令:
注意插时候先插入有metal的filler,后插入without metal filler cell
将输入接1’b0/ 1’b1的cell输入接TIELO /TIEHI
ICC命令:
spare cell是place之后插入的冗余的cell;post mask修改电路,添加逻辑使用spare cell; base 的mask不动,只修改metal layer的逻辑连接关系,实现逻辑修改。
ICC命令:
